LEH/LEM系列真空泵

LEH/LEM系列

LEH/LEM坚山真空泵原理与结构

LEH/LEM水封式真空泵由圆形外壳和叶轮组成。当在机壳中加入适量的水并旋转叶轮时，由于离心力的作用，水一边移动，一边形成与机壳同心的圆形水膜。

水膜和相邻的叶片形成了一个密封的空间，随着叶轮的旋转，空间的体积发生变化，不断地进行吸入、压缩和排气，从而形成了一个高效的泵。

LEH/LEM系列

LEH/LEM坚山真空泵特点

* 最适合排出含有水蒸气和水滴的气体。

* 可排出易燃气体和腐蚀性气体。

* 由于摩擦部位少，无故障，可承受连续运转。

* 噪音低，振动小。

* 连续排气无脉动。轴封采用机械密封，便于维护。

* 所有型号均为 Elmo 型，具有比传统 Nash 型更好的极限压力。

* 采用合适的供水系统，内置恒流阀。

* LEH型是用于高真空的两级泵，LEM型是小型轻量的电动泵。

LEH/LEM坚山真空泵型号

型号＼式样	电机 (kW)	极限压力 (Pa)	抽速 (m³/hr)		转数 (r.p.m)		口径 (mm)	给水量 (l/min)	重量 (kg) (含M)	尺寸 (W×D×H)
型号＼式样	电机 (kW)	极限压力 (Pa)	50Hz	60Hz	50Hz	60Hz	口径 (mm)	给水量 (l/min)	重量 (kg) (含M)	尺寸 (W×D×H)
LEM3	0.2(2P）	7.3×10³	3.4	4.2	2900	3500	PT3/8	3	14	275×190×205
LEM6	0.4(2P）	7.3×10³	6.6	7.8	2900	3500	PT3/8	3	17	330×200×186
LEM20MA	0.75(2P）	7.3×10³	17	20	2900	3500	PT3/4	3	19	361×250×200
LEM40MA	1.5(2P）	7.3×10³	34	40	2900	3500	25	5	30	424×250×233
LEM40SS	1.5(2P）	7.3×10³	34	40	2900	3500	25	5	30	424×250×233
LEM60SS	2.2(2P）	7.3×10³	50	60	2900	3500	25	5	30	447×250×236
LEH30MS	2.2(2P）	2.7×10³	22	27	2900	3500	25	5	50	625×269×359
LEH50MS	2.2(2P）	2.7×10³	42	50	2900	3500	25	5	60	650×294×369
LEH100MS	3.7(4P）	2.7×10³	75	90	1450	1750	40	10	130	825×422×500
LEH150MS	5.5(4P）	2.7×10³	113	135	1450	1750	40	15	158	924×422×500
LEH200MS	7.5(4P）	2.7×10³	150	180	1450	1750	40	15	250	1100×438×500
LEH300MS	11(4P）	2.7×10³	250	－	1450	－	50	15	300	1243×535×632
LEH300MS	15(4P）	2.7×10³	－	300	－	1750	50	15	345	1288×535×632

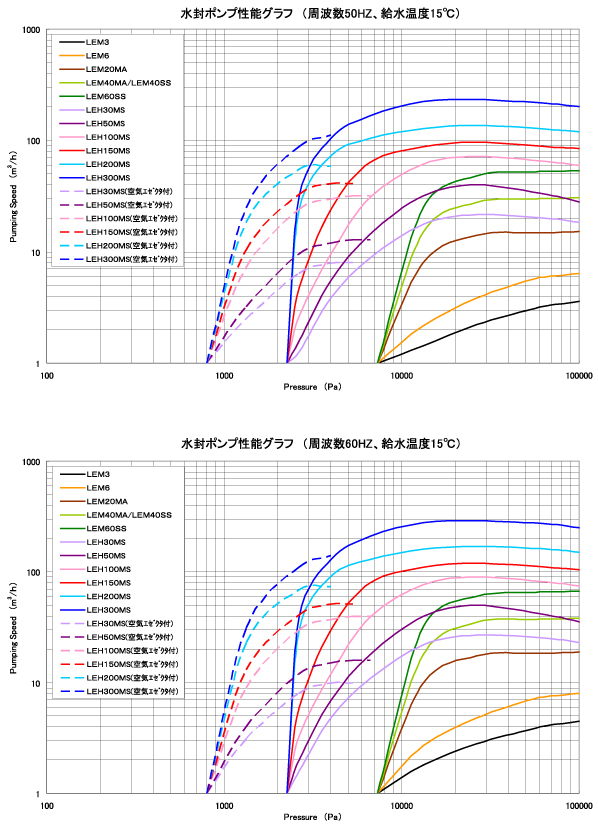

LEH/LEM坚山真空泵排气性能曲线

LEH/LEM系列

LEH/LEM坚山真空泵尺寸图

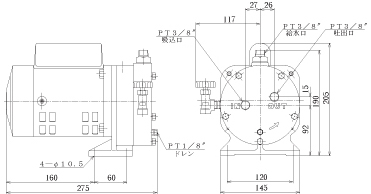

LEM3

LEH/LEM系列

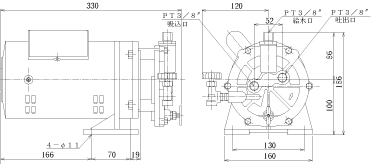

LEM6

LEH/LEM系列

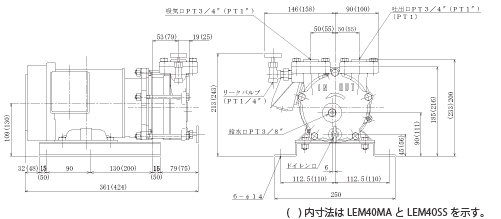

LEM20MA,LEM40MA,LEM40SS

LEH/LEM系列

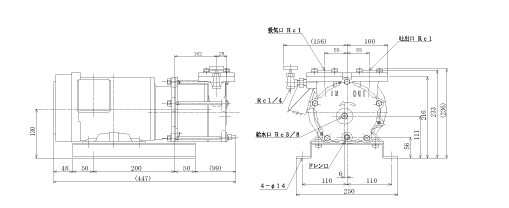

LEM60SS

LEH/LEM系列

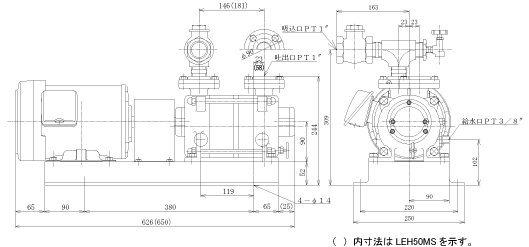

LEH30MS,50MS

LEH/LEM系列

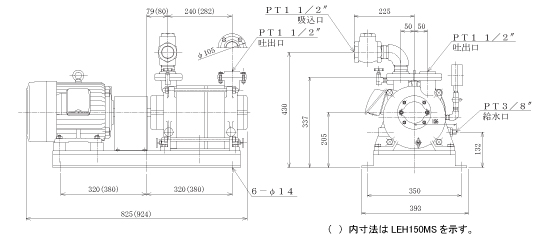

LEH100MS,150MS

LEH/LEM系列

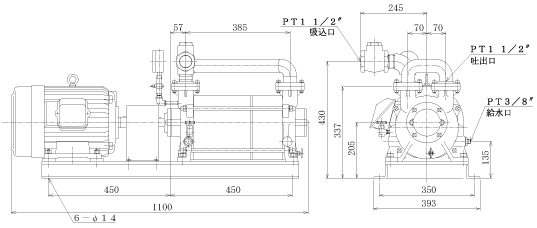

LEH200MS

LEH/LEM系列

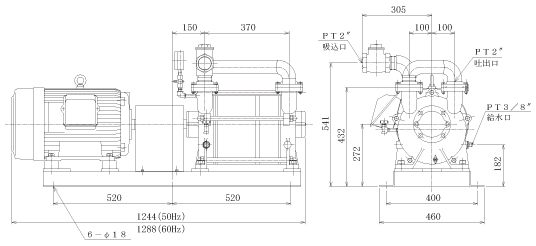

LEH300MS
