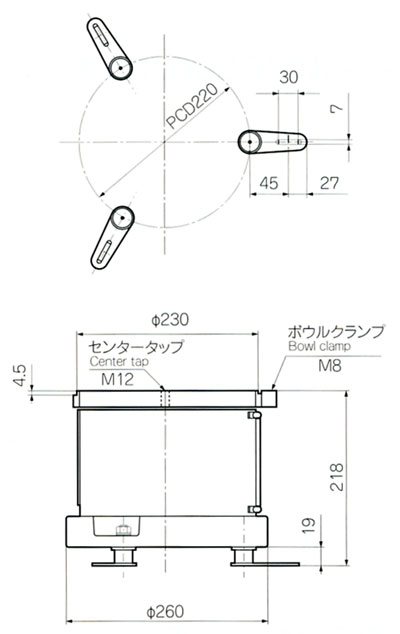

JA-C230系列振动机外形尺寸图
| JA-C230 |
| ばね角度 （θ°） |
15 |
| 入力压 AC(V) |
100 |
200 |
| 許容电流 （A） |
1.2 |
0.5 |
| 入力周波数 （Hz） |
50または60 |
| 塗装色 |
外罩：日塗工 S3-309
ベース：日塗工 S2-1034 |
| 振动机質量 （ｋｇ） |
24 |
| 許容最大ボウル |
容许最大圆盘直径 （φ） |
370 |
| 容许最大圆盘质量（kg） |
6 |
| 許容ワーク質量 （ｋｇ） |
2.5 |
| 适用控制器 |
标准 |
MFC-N3F |
| 自動共振制御 |
MFC-S2A ＊ |
| 驱动波形 |
全波 |
| エアギャップ |
MAX,0.6 |
| 板ばね材質 |
スチール |
| 振动数(回／分） |
50Hz |
6,000 |
| 60Hz |
7,200 |
| マグネット （個） |
1 |
| 板ばね設置部 （ヶ所） |
3 |
| 防振ゴム （個）／型式 |
3 / SN-30 |
| ボウルクランプ （個） |
3 |
| リード線長さ（センターより） |
900 |
