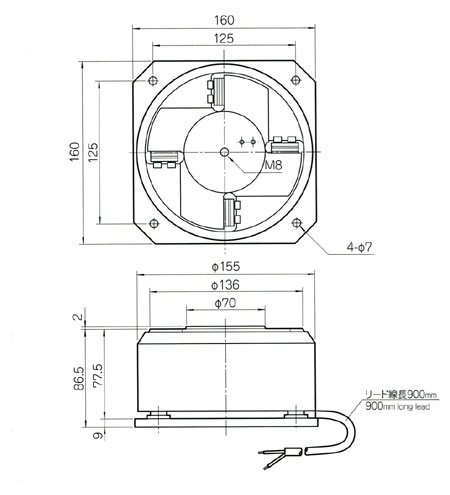

振动机外形尺寸图

式样		标准式样		增强型		高周波式样		增强型
DATA
形式		PEF-150i	R	PEF-150i-3	R	PEF-150i-H	R	PEF-150i-3H	R
			L		L		L		L
驱动角度（标准）（θ°）		15
压电素子型式／使用枚数 （枚）		SR-2443C/2		SR-2443C/3		SR-2443C/2		SR-2443C/3
入力电压 AC（V）		0～250
入力电流（标准圆盘） （ｍA）		20		40		20		40
入力周波数（标准圆盘） （Hz）		200				245
涂装色		本体：日塗工 S3-309 ベースプレート：日塗工 S45-837ツヤ消し
振动机质量 （ｋｇ）		6.5
容许最大圆盘	容许最大圆盘直径 （φ）	250
	容许最大圆盘质量(kg）	1.8		2		1.8		2
适用控制器	标准	P111		P211		P111		P211
	振动反馈	P111-F		P211-F		P111-F		P211-F
