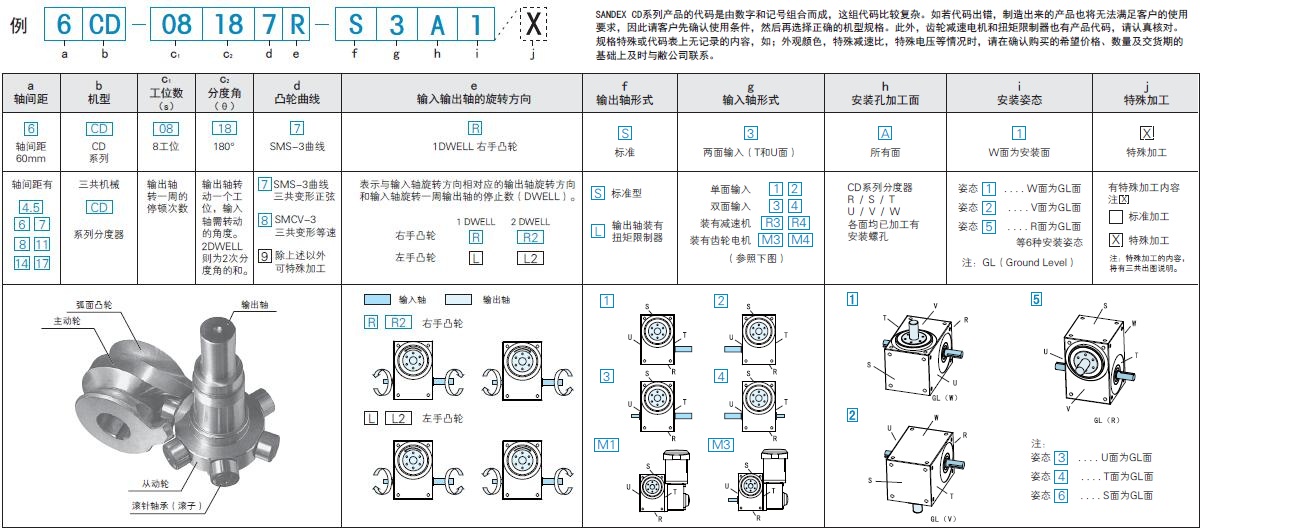

Rodax分度器型号表示

sandex cd

Rodax分度器产品型号

4.5CD-08187R-S3A1;6CD-08187R-S3A1;7CD-08277R-S3A1;8CD-08277R-S3A1;11CD-08187R-S3A1;11CD-08277R-S3A1;14CD-08277R-S3A1;17CD-08187R-S3A1等

Rodax分度器/sandex产品特点

- 输出轴和安装法兰法兰一体式结构，可直接安装工作盘 / 齿轮等

Rodax分度器sandex标准配置

- 标准配用空心轴齿轮减速电机，可配合变频器调速

SANDEX-CD系列三共分度器/三共转台/Rodax分度器特性表

项目	记号	单位	4.5CD	6CD	7CD	8CD
工位数	s		2、3、4、5、6、8、10、12、 15、16、20、24、32
输入轴转速		rpm	0?300
凸轮曲线			SMS-3(SANKYO変形正弦）、 SMCV-3(SANKYO変形等速度）
输出轴容许轴向载荷	P1	N	1274	1372	2156	4116
输出轴容许径向载荷	P2	N	1372	1392	2940	4116
输出轴的容许扭矩	TS	N?m	需计算后参考扭矩功能表
输出轴的抗扭刚度	K1	N?m/rad	6.08×10³	1.37×10⁴	2.84×10⁴	5.29×10⁴
输出轴的惯性矩	J0	kg?m²	3.5×10^-4	6.0×10^-4	1.7×10^-3	4.0×10^-3
输出轴的容许弯曲扭矩	P3	N?m	33	34	63.7	80.8
输入轴容许轴向载荷	P4	N	833	980	1470	3430
输入轴最大重复弯曲力	P5	N	1078	1470	2078	2548
输入轴最大重复容许扭矩	P6	N?m	39.2	58.8	93.1	245
输入轴抗扭刚度	K2	N?m/rad	2.74×10³	4.12×10³	8.43×10³	1.67×10⁴
^{输入轴的惯性矩(注1)}	JC	kg?m²	9.0×10^-5	4.75×10^-4	1.5×10^-3	2.25×10^-3
1DWELL 分度精度		sec	±60	±45	±30	±30
2DWELL 分度精度		sec	±120	±90	±60	±60
重复精度		sec	30	20	15	15
本机重量		kg	7.2	13	18	33
箱体涂装色			垂纹喷漆

注1）输入轴的惯性矩为停止时的值

项目	记号	单位	11CD	14CD	17CD
工位数	s		2、3、4、5、6、8、10、12、 15、16、20、24、32
输入轴转速		rpm	0?300
凸轮曲线			SMS-3(SANKYO変形正弦）、 SMCV-3(SANKYO変形等速度）
输出轴容许轴向载荷	P1	N	5488	6880	7448
输出轴容许径向载荷	P2	N	6860	7860	8722
输出轴的容许扭矩	TS	N?m	需计算后参考扭矩功能表
输出轴抗扭刚度	K1	N?m/rad	8.82×10⁴	3.92×10⁵	0.98×10⁶
输出轴的惯性矩	J0	kg?m²	2.18×10^-2	4.9×10^-2	0.19
输出轴的容许弯曲扭矩	P3	N?m	220	255	353
输入轴容许轴向载荷	P4	N	4704	4312	5782
输入轴最大重复弯曲力	P5	N	4067	5488	9800
输入轴最大重复容许扭矩	P6	N?m	392	735	1421
输入轴抗扭刚度	K2	N?m/rad	2.74×10⁴	7.8×10⁴	1.37×10⁵
^{输入轴的惯性矩(注1)}	JC	kg?m²	7.0×10^-3	2.7×10^-2	0.07
1DWELL 分度精度		sec	±30	±30	±30
2DWELL 分度精度		sec	±60	±60	±60
重复精度		sec	15	15	15
本机重量		kg	61	120	200
箱体涂装色			垂纹喷漆

注1）输入轴的惯性矩为停止时的值

Sankyo Seisakusho三共凸轮分度器/三共转台/Rodax分度器
