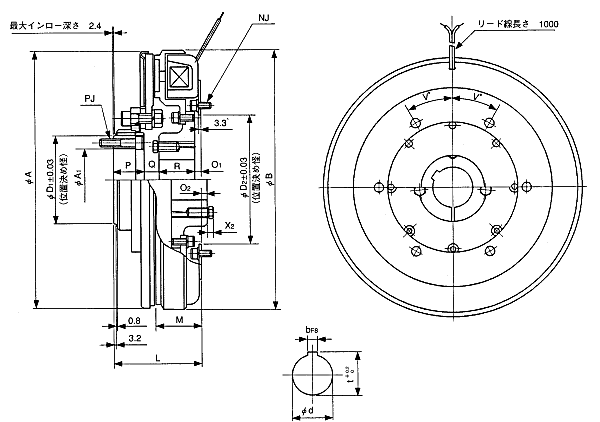

通轴型sinfonia_shinko_神钢电机离合器＜SF-1525/IMS＞

形　式	SF-1525/IMS
静摩擦トルク Nm	1000
定格電圧 DC-V	24
消費電力 W(at75逤)	32
質量 kg	43

单位 : mm

径方向	A	394
	A₁	77.8
	B	398
	D₁	109.52
	D₂	228.62

軸方向	L	112
	M	58.7
	O₁	5.6
	O₂	11.1
	P	38
	Q	17.6
	R	50.8
	X₂	8.5

取
付

NJ

本数

12

P.C.D

247.6

ボルト

M8×16

PJ

本数

8

P.C.D

92.07

ボルト

M10×45

V

15

軸
穴

d

50

b

12

t

53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

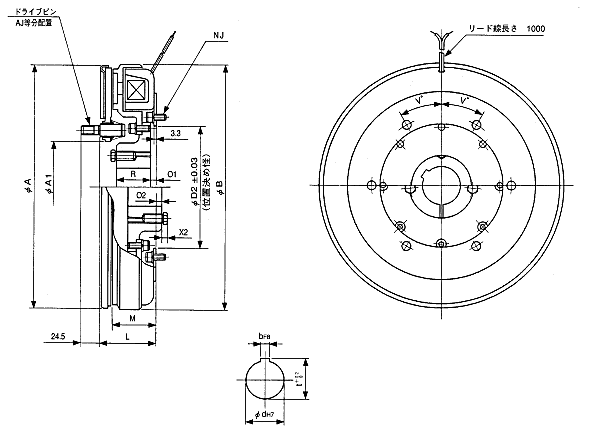

通轴型sinfonia_shinko_神钢电机离合器＜SF-1525/IMP＞

形　式	SF-1525/IMP
静摩擦トルク Nm	1000
定格電圧 DC-V	24
消費電力 W(at75逤)	32
質量 kg	34

单位 : mm

径方向	A	394
	A₁	183
	B	398
	D₂	228.62

軸方向	L	75.4
	M	58.7
	O₁	5.6
	O₂	11.1
	R	50.8
	X₂	8.5

取付	AJ	本数	4
		P.C.D	215.6
		ボルト	M12
	NJ	本数	12
		P.C.D	247.6
		ボルト	M8×16
	V		15
軸穴	d		50
	b		12
	t		53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

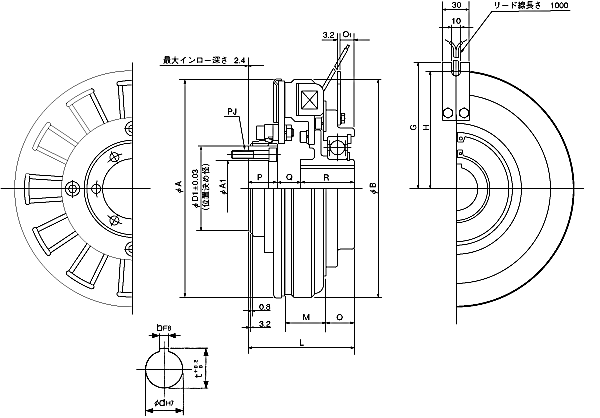

通轴型sinfonia_shinko_神钢电机离合器＜SF-1525/BMS＞

形　式	SF-1525/BMS
静摩擦トルク Nm	1000
定格電圧 DC-V	24
消費電力 W(at75逤)	32
質量 kg	48

单位 : mm

径方向	A	394
	A₁	77.8
	B	398
	D₁	109.52
	G	210
	H	200

軸方向	L	148
	M	58.7
	O	36
	O₁	18.8
	P	38
	Q	35
	R	75

取付	PJ	本数	8
		P.C.D	92.07
		ボルト	M10×45
軸穴	d		50
	b		12
	t		53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

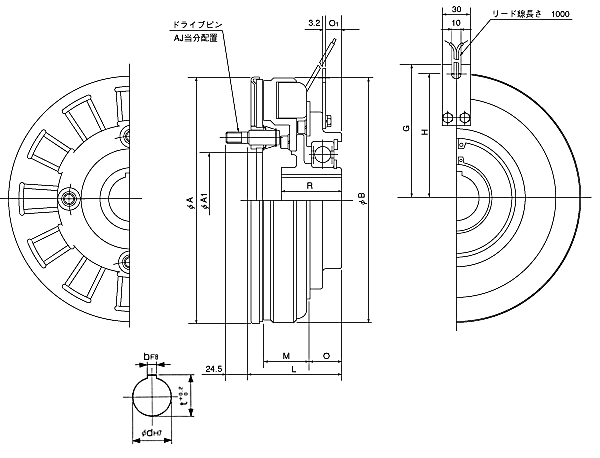

通轴型sinfonia_shinko_神钢电机离合器＜SF-1525/BMP＞

形　式	SF-1525/BMP
静摩擦トルク Nm	1000
定格電圧 DC-V	24
消費電力 W(at75逤)	32
質量 kg	43

单位 : mm

径方向	A	394
	A₁	183
	B	398
	G	210
	H	200

軸方向	L	111.4
	M	58.7
	O	36
	O₁	18.8
	R	75

取付	PJ	本数	4
		P.C.D	215.9
		ボルト	M12
軸穴	d		50
	b		12
	t		53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

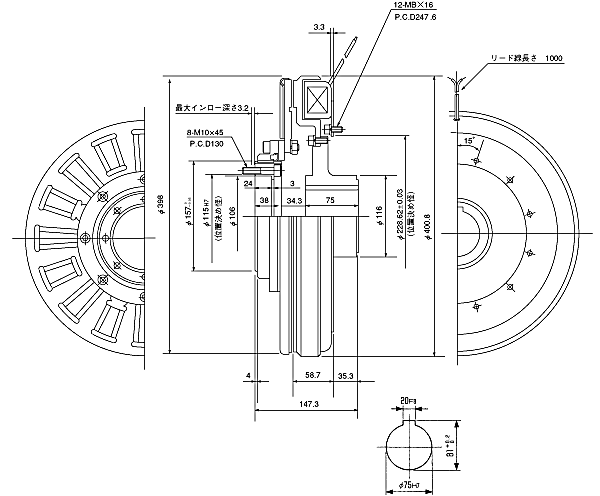

通轴型sinfonia_shinko_神钢电机离合器＜SF-1525HT/IMS＞

形　式	SF-1525HT/IMS
静摩擦トルク Nm	1800
定格電圧 DC-V	24
消費電力 W(at75逤)	143
質量 kg	49

单位 : mm

電源箱

トランス内蔵　シリコン整流器式　DMP-200/24

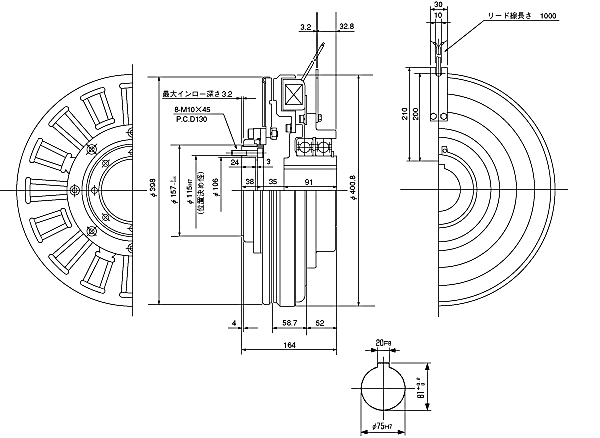

通轴型sinfonia_shinko_神钢电机离合器＜SF-1525HT/BMS＞

形　式	SF-1525HT/BMS
静摩擦トルク Nm	1800
定格電圧 DC-V	24
消費電力 W(at75逤)	143
質量 kg	59

单位 : mm

電源箱

トランス内蔵　シリコン整流器式　DMP-200/24
