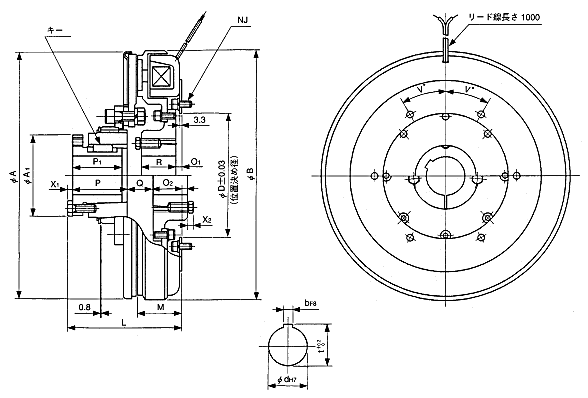

突出轴型sinfonia_shinko_神钢电机离合器＜SFC-1525/IMS＞

形　式	SFC-1525/IMS
静摩擦トルク Nm	1000
定格電圧 DC-V	24
消費電力 W(at75℃)	32
質量 kg	44

单位 : mm

径方向	A	394
	A₁	104.8
	B	398
	D	228.62

軸方向	L	150.9
	M	58.7
	O₁	5.6
	O₂	11.1
	P	70.2
	P₁	63.5
	Q	34
	R	50.8
	X₁	7
	X₂	8.5

取付	NJ	本数	12
		P.C.D	247.6
		ボルト	M8x16
	V		15
軸穴	d		50
	b		12
	t		53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

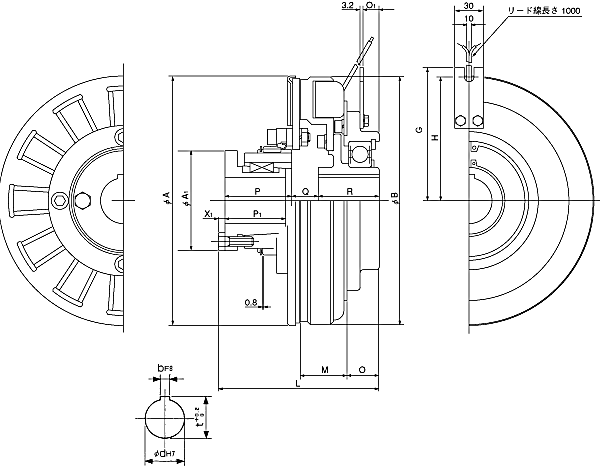

突出轴型sinfonia_shinko_神钢电机离合器＜SFC-1525/BMS＞

形　式	SFC-1525/BMS
静摩擦トルク Nm	1000
定格電圧 DC-V	24
消費電力 W(at75℃)	32
質量 kg	54

单位 : mm

径方向	A	394
	A₁	104.8
	B	398
	G	210
	H	200
