线圈旋转型sinfonia_shinko_神钢电机离合器＜TR-2500＞

形　式	TR-2500
定格トルク　　　Nm	25000
定格電圧　　　　DC-V	24
消費電力　　　　W(at75℃)	125
質量　　　kg	195

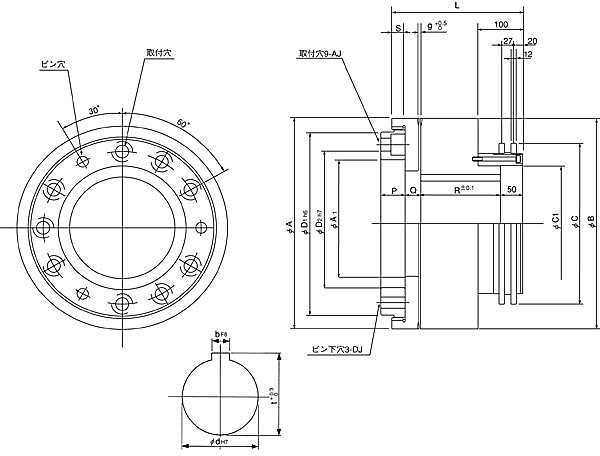

単位 : mm

径方向	A	420
	A₁	210
	B	420
	C	320
	C₁	230
	D₁	365
	D₂	255

軸方向	L	319.3
	P	55
	Q	34.3
	R	180
	S	25
	g	1.5

取
付

P.C.D

315

AJ

Φ26穴

Φ39
座グリ深さ27

DJ

Φ20	-0.1
	-0.2

軸穴	d	170
	b	42
	t	183

電源箱

DMP-200/24A
