| 形式 |
C7-03VFT |
C7-03VFEFT |
| 入力 |
電源 |
AC100/110V,50/60Hz
|
パ
｜
ッ
フ
ィ
｜
ダ |
出力 |
制御方式 |
PWM方式 |
| 電圧 |
0～95V |
| 安定度 |
土3%（但し、80ノッチ以下で定振幅制御なしの場合) |
| 振動数 |
全 波：100～160Hz
高周波：220～360Hz |
| 安定度 |
土0.3%以内 |
| 最大電流 |
0.6A |
| 付加機能 |
定振幅制御 |
― |
近接センサを接続することにより可能 |
| センサ電源 |
DC12V,MAX80mAを3Pコンセプトプラグに供給
|
| オン??オフディレ |
0.2～4秒可変
|
| 運転??停止制御 |
外部信号により運転??停止が可能
|
| 出力信号 |
運転と同期した信号を出力
|
| ソフトスタート |
立ち上がり時間 0.2～2秒
|
| 周波数表示端子 |
出力周波数表示用端子（表示器はオプション） |
リ
ニ
ア
フ
ィ
｜
ダ |
出力 |
制御方式 |
PWM方式 |
| 電圧 |
0～95V |
| 安定度 |
土3%（但し、80ノッチ以下で定振幅制御なしの場合) |
| 振動数 |
全 波：100～160Hz
高周波：220～360Hz |
| 安定度 |
土0.3%以内 |
| 最大電流 |
0.6A |
| 付加機能 |
定振幅制御 |
― |
近接センサを接続することにより可能 |
| 運転??停止制御 |
外部信号により運転??停止が可能 |
| 出力信号 |
― |
| ソフトスタート |
立ち上がり時間 0.2～2秒 |
| 周波数表示端子 |
出力周波数表示用端子（表示器はオプション） |
| 使用条件 |
耐ノイズ電圧 |
1000V以上 |
| 使用温度範囲 |
0～40゜C |
| 使用湿度範囲 |
10～90%（但し結露なきこと） |
| 外形色 |
マンセル記号5 Y7/1 |
| 外形寸法(mm) |

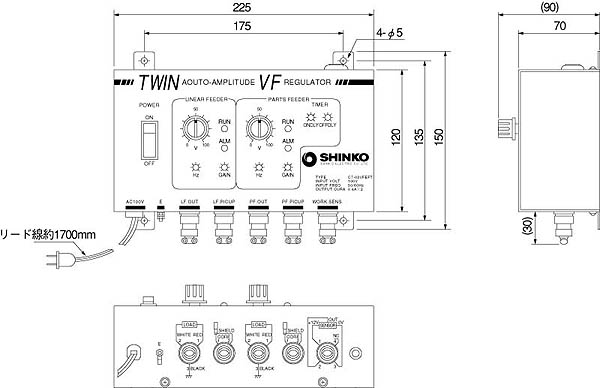

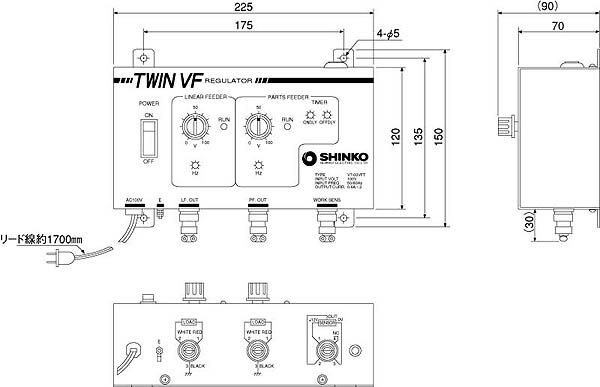

225W×150H×90D(コンセントプラグ含まず) |
| 質量 |
1.6kg |
1.8kg |
| 零件供料器
リニアフィーダ
適用形式 |
| [零件供料器]
ME-08,14
HSE-14 |
[リニアフィーダ]
LFB-02,04
HLFB-02,04 |
|
