LF系列sinfonia_shinko_神钢电机供料机（绕线式弹簧防震型）

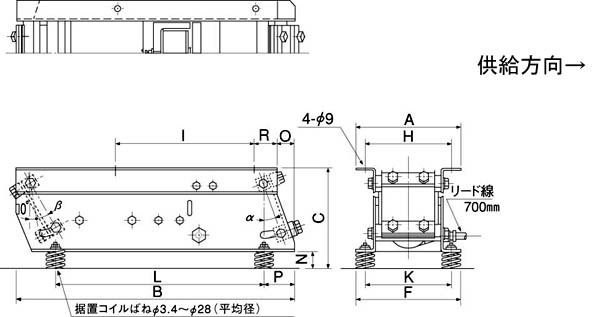

外形尺寸图

样式

形式	板ばね取付け角度		定格電圧(V)	定格電流(A)	振動数(Hz)	質量(kg)	標準適用 コントローラ
	α	β
LF-30	0゜～20゜	10゜～30゜	200/220	1.5	50/60	25	C4-5B C10-3VF
LF-40	0゜～20゜	10゜～30゜	200/220	1.6	50/60	33

尺寸表

単位：mm

形式	A	B	C	F	H	I	K	L	N	O	P	R
LF-30	182.4	410	162	180.4	156.4	190	150.4	295	30	30	55	40
LF-40	196.4	500	177	186.4	166.4	250	154.4	375	30	30	55	40

sinfonia_shinko_神钢电机供料机式样

単位：mm

適　　　　　用 直进式sinfonia_shinko_神钢电机供料机	最大長	最大幅	最大質量 (kg)
LF-30	650	120	3.5
LF-40	750	150	5.5
