LFG系列sinfonia_shinko_神钢电机供料机

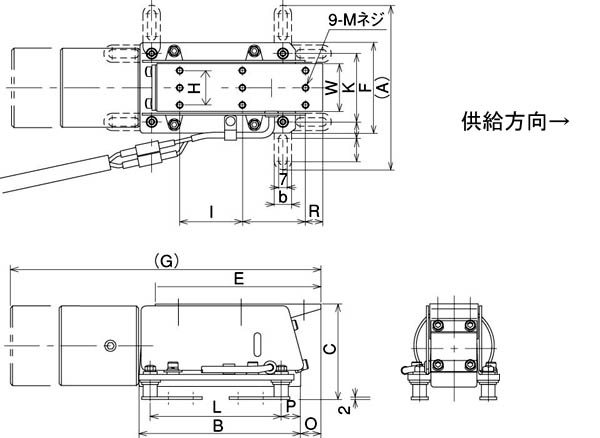

外形尺寸图

样式

形式			LFG-400	LFG-550	LFG-700
定格電圧(V)			200
定格電流(A)			0.08	0.15	0.2
振動数(Hz)			80～110	75～100	65～90
駆動部質量(kg)			4.3	8.5	14.0
板ばね角度（度）			15
最大振幅(mm)			0.65	0.75	0.9
適用コントローラ	AC 200V用	シングル	C10-5VF
		ツイン	C10-3VFT-2
	AC 100V用	シングル	C10-5VF + C8-TR
		ツイン	C10-3VFT-1

尺寸表

単位：mm

形式	A	B	C	E	F	G	H	I
LFG-400	145	142	84	145	80	230～270	28	55
LFG-550	181	202	104	200	100	315～375	38	75
LFG-700	191	205	114	250	110	400～460	46	90

形式	K	L	M	O	P	R	W	b	i	n
LFG-400	60	115	6	18	17	15	42	15	20	15
LFG-550	75	165	6	21	22	20	52	20	25	17.5
LFG-700	85	215	6	22	27	25	61	20	25	17.5

LFG系列sinfonia_shinko_神钢电机供料机

シュート仕様およびオーバーハング

単位：mm

適用リニアフィーダ	最大長	最大幅	最小厚	質量範囲 (kg)	基準位置 (轨道全长最大時）
適用リニアフィーダ	最大長	最大幅	最小厚	質量範囲 (kg)	L1	L2	L3	L4	L5
LFG-300	400	50	10	0.8～2.0	105	150	20	145	18
LFG-400	550	65	14	1.4～3.5	140	210	25	200	21
LFG-550	700	75	16	2.2～5.5	180	270	30	250	22
