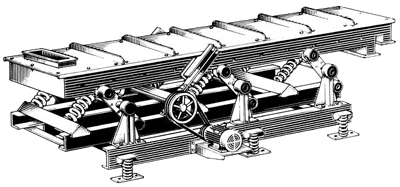

SBM型sinfonia_shinko_神钢电机振动筛系列

---

■标准式样

●一段ふるい

形 式	有効ふるい 面积（m2）	モータ出力 （kW×台数）	振动数 （回/分）	重量 （kg）
SBM－ 450－2.5	0.7	1.5×1	450～650	1100
SBM－ 600－2.5	1.0	2.2×1	450～650	1400
SBM－ 600－3.0	1.2	2.2×1	450～650	1500
SBM－ 750－2.5	1.3	2.2×1	450～650	1750
SBM－ 750－3.0	1.6	3.7×1	450～650	1900
SBM－ 900－2.5	1.6	3.7×1	450～650	2200
SBM－ 900－3.0	2.0	3.7×1	450～650	2300
SBM－ 900－3.5	2.4	3.7×1	450～650	2600
SBM－ 1200－3.0	2.7	2.2×2	450～650	3000
SBM－ 1200－3.5	3.3	3.7×2	450～650	3200
SBM－ 1200－4.0	3.8	3.7×2	450～650	3550
SBM－ 1500－3.5	4.2	3.7×2	450～650	4100
SBM－ 1500－4.0	4.9	3.7×2	450～650	4650

●2段ふるい

形 式	有効ふるい 面积（m2）	モータ出力 （kW×台数）	振动数 （回/分）	重量 （kg）
SBM－ 450－2.5	0.68	1.5×1	450～650	1300
SBM－ 600－2.5	0.98	2.2×1	450～650	1650
SBM－ 600－3.0	1.15	2.2×1	450～650	1750
SBM－ 750－2.5	1.2	3.7×1	450～650	2050
SBM－ 750－3.0	1.5	3.7×1	450～650	2200
SBM－ 900－2.5	1.5	3.7×1	450～650	2550
SBM－ 900－3.0	1.85	3.7×1	450～650	2650
SBM－ 900－3.5	2.25	2.2×2	450～650	3000
SBM－ 1200－3.0	2.8	3.7×2	450～650	3450
SBM－ 1200－3.5	3.6	3.7×2	450～650	3700
SBM－ 1200－4.0	3.7	3.7×2	450～650	4100
SBM－ 1500－3.5	4.0	3.7×2	450～650	4700
SBM－ 1500－4.0	4.7	3.7×2	450～650	5400

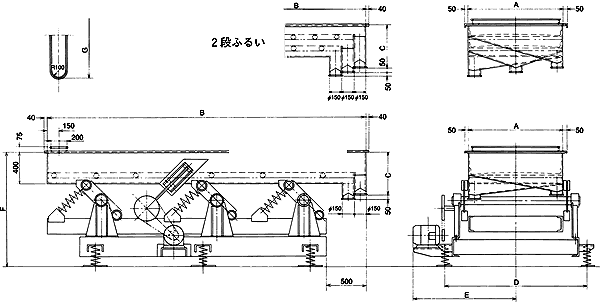

■外形尺寸图

■尺寸表

単位：mm

形式	A	B				C	D	E（MAX）	F	G
SBM- 450	450	2500	－	－	－	650	1000	約 820	约1425	400
SBM- 600	600	2500	3000	－	－	650	1150	約 940	约1425	500
SBM- 750	750	2500	3000	－	－	650	1350	約1040	约1425	650
SBM- 900	900	2500	3000	3500	－	650	1500	約1270	约1425	800
SBM-1200	1200	－	3000	3500	4000	650	1800	約1420	约1525	1100
SBM-1500	1500	－	－	3500	4000	650	2100	約1570	约1525	1400
