RVS型sinfonia_shinko_神钢电机振动筛系列

---

下部驱动式

■标准式样

形式	有効ふるい 面積 （m2）	トラフ寸法 幅Ｘ長さ (mm)	振動モータ 形式 (2台)	振動モータ 出力 (Kｗ×台数）	振動数 50Hz/60Hz (回/分)	重量  (kg)	適用制御器
※RVS-450-1.2	0.33	450×1200	RV-24B	0.2×2	1450/1710	180	ORV-24X2R
※RVS-600-1.2	0.45	600×1200	RV-44B	0.4×2	1450/1710	260	ORV-44X2R
※RVS-750-1.5	0.78	750×1500	RV-74B	0.75×2	1450/1710	400	ORV-74X2R
※RVS-900-1.8	1.16	900×1800	RV-158B	1.5×2	720/850	850	ORV-158X2R
※RVS-900-2.4	1.68	900×2400	RV-158B	1.5×2	720/850	1100	ORV-158X2R
RVS-1200-2.4	2.28	1200×2400	RV-228B	2.2×2	720/850	1450	ORV-228X2R
RVS-1200-3	2.96	1200×3000	RV-378B	3.7×2	720/850	1650	ORV-378X2R
RVS-1500-3	3.74	1500×3000	RV-378B	3.7×2	720/850	2300	ORV-378X2R
RVS-1500-3.6	4.46	1500×3600	RV-558B	5.5×2	720/850	2500	ORV-558X2R
RVS-1500-4.8	6.2	1500×4800	RV-558B	5.5×2	720/850	3800	ORV-558X2R
RVS-1800-4.8	7.48	1800×4800	RV-758B	7.5×2	720/850	4850	ORV-758X2R

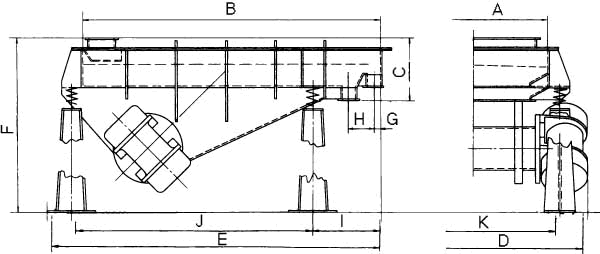

■外形尺寸图：下部駆動式（据置形）1段ふるい

■尺寸表

単位：mm

形式	A	B	C	D	E	F	G	H	I	J	K
RVS-450-1.2	450	1200	300	800	1345	770	50	200	450	820	640
RVS-600-1.2	600	1200	300	960	1475	830	50	200	450	850	800
RVS-750-1.5	750	1500	300	1150	1755	930	50	200	500	1080	950
RVS-900-1.8	900	1800	380	1260	2180	1260	50	200	500	1480	1100
RVS-900-2.4	900	2400	380	1260	2690	1260	50	200	540	1950	1100
RVS-1200-2.4	1200	2400	420	1620	2690	1400	50	200	540	1950	1400
RVS-1200-3	1200	3000	420	1620	3100	1400	50	200	750	2150	1400
RVS-1500-3	1500	3000	420	1700	3100	1500	50	200	750	2150	1700
RVS-1500-3.6	1500	3600	420	1700	3650	1500	50	200	800	2650	1700
RVS-1500-4.8	1500	4800	420	2050	4930	1700	80	260	1300	3400	1800
RVS-1800-4.8	1800	4800	420	2550	4930	1800	80	260	1300	3400	2100

---

上部驱动式

■标准式样

形式	有効ふるい 面积 （m2）	トラフ尺寸 幅Ｘ長さ (mm)	振动モータ 形式 (2台)	振动モータ 出力 (Kｗ×台数）	振动数 50Hz/60Hz (回/分)	重量  (kg)	適用制御器
※RVS-450-1.2	0.33	450×1200	RV-24B	0.2×2	1450/1710	180	ORV-24X2R
※RVS-600-1.2	0.45	600×1200	RV-44B	0.4×2	1450/1710	260	ORV-44X2R
※RVS-750-1.5	0.78	750×1500	RV-74B	0.75×2	1450/1710	400	ORV-74X2R
※RVS-900-1.8	1.16	900×1800	RV-158B	1.5×2	720/850	850	ORV-158X2R
※RVS-900-2.4	1.68	900×2400	RV-158B	1.5×2	720/850	1100	ORV-158X2R
RVS-1200-2.4	2.28	1200×2400	RV-228B	2.2×2	720/850	1450	ORV-228X2R
RVS-1200-3	2.96	1200×3000	RV-378B	3.7×2	720/850	1650	ORV-378X2R
RVS-1500-3	3.74	1500×3000	RV-378B	3.7×2	720/850	2300	ORV-378X2R
RVS-1500-3.6	4.46	1500×3600	RV-558B	5.5×2	720/850	2500	ORV-558X2R
RVS-1500-4.8	6.2	1500×4800	RV-558B	5.5×2	720/850	3800	ORV-558X2R
RVS-1800-4.8	7.48	1800×4800	RV-758B	7.5×2	720/850	4850	ORV-758X2R

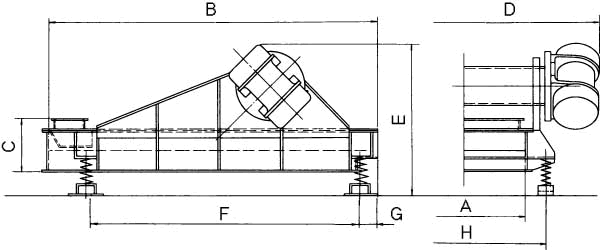

■外形尺寸图：上部　驱动方式（据置形）1段ふるい

■尺寸表

単位：mm

形 式	A	B	C	D	E	F	G	H
RVS-450-1.2	450	1200	250	1080	600	780	220	780
RVS-600-1.2	600	1200	300	1240	700	780	220	1000
RVS-750-1.5	750	1500	300	1480	830	1050	250	1100
RVS-900-1.8	900	1800	380	1760	1000	1350	220	1250
RVS-900-2.4	900	2400	380	1760	1110	1800	320	1250
RVS-1200-2.4	1200	2400	380	2180	1220	1800	320	1600
RVS-1200-3	1200	3000	380	2250	1270	2300	350	1600
RVS-1500-3	1500	3000	430	2550	1360	2300	300	1900
RVS-1500-3.6	1500	3600	430	2900	1400	2700	400	1900
RVS-1500-4.8	1500	4800	430	2900	1580	4000	400	2000
RVS-1800-4.8	1800	4800	480	3300	1600	4000	400	2300
