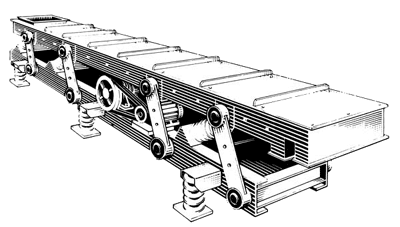

SMVCB型sinfonia_shinko_神钢电机振动筛系列

---

■标准式样

●一段ふるい

形式	有効ふるい 面積（m2）	モータ出力 （kW×台数）	振動数 （回/分）	重量 （kg）
SMVCB－ 450－2.5	0.7	1.5×1	450～650	1450
SMVCB－ 600－2.5	1.0	2.2×1	450～650	1850
SMVCB－ 600－3.0	1.2	2.2×1	450～650	2100
SMVCB－ 750－2.5	1.3	2.2×1	450～650	2350
SMVCB－ 750－3.0	1.6	2.2×1	450～650	2500
SMVCB－ 900－2.5	1.6	3.7×1	450～650	2900
SMVCB－ 900－3.0	2.0	3.7×1	450～650	3100
SMVCB－ 900－3.5	2.4	3.7×1	450～650	3400
SMVCB－ 1200－3.0	2.7	2.2×2	450～650	3900
SMVCB－ 1200－3.5	3.3	3.7×2	450～650	4200
SMVCB－ 1200－4.0	3.8	3.7×2	450～650	4600
SMVCB－ 1500－3.5	4.2	3.7×2	450～650	5300
SMVCB－ 1500－4.0	4.9	3.7×2	450～650	5800

●2段ふるい

形式	有効ふるい 面積（m2）	モータ出力 （kW×台数）	振動数 （回/分）	重量 （kg）
SMVCB－ 450－2.5	0.68	1.5×1	450～650	1700
SMVCB－ 600－2.5	0.98	2.2×1	450～650	2150
SMVCB－ 600－3.0	1.15	2.2×1	450～650	2200
SMVCB－ 750－2.5	1.2	2.2×1	450～650	2650
SMVCB－ 750－3.0	1.5	3.7×1	450～650	2800
SMVCB－ 900－2.5	1.5	3.7×1	450～650	3300
SMVCB－ 900－3.0	1.85	3.7×1	450～650	3400
SMVCB－ 900－3.5	2.25	2.2×2	450～650	3800
SMVCB－ 1200－3.0	2.8	3.7×2	450～650	4400
SMVCB－ 1200－3.5	3.6	3.7×2	450～650	4550
SMVCB－ 1200－4.0	3.7	3.7×2	450～650	5000
SMVCB－ 1500－3.5	4.0	3.7×2	450～650	5800
SMVCB－ 1500－4.0	4.7	5.5×2	450～650	6700

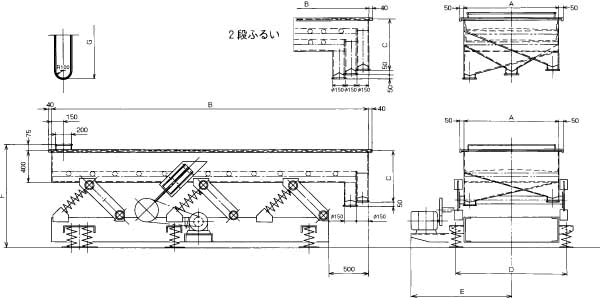

■外形尺寸图

■寸法表

単位:mm

形式	A	B				C	D	E(MAX)	F	G
SMVCB- 450	450	2500	－	－	－	650	650	约 830	约1225	400
SMVCB- 600	600	2500	3000	－	－	650	800	约 900	约1225	500
SMVCB- 750	750	2500	3000	－	－	650	950	约1000	约1225	650
SMVCB- 900	900	2500	3000	3500	－	650	1100	约1120	约1225	800
SMVCB-1200	1200	－	3000	3500	4000	650	1400	约1270	约1305	1100
SMVCB-1500	1500	－	－	3500	4000	650	1700	约1420	约1305	1400
